欧美性猛交xxxxx按摩欧美,在线观看免费肉片AⅤ视频,99PAO在线视频国产,色噜噜综合熟女人妻一区

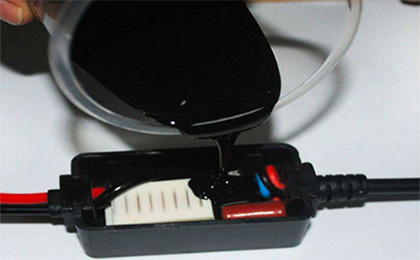

       聚氨酯灌封膠固化后發(fā)粘是什么現(xiàn)象呢？簡單點(diǎn)解釋就是用手去觸碰，帶黏性，膠體不干爽，也可以解釋為固化異常現(xiàn)象，這種現(xiàn)象的出現(xiàn)會使得產(chǎn)品在應(yīng)用過程中容易粘灰塵，吸收空氣中的氣體，且防護(hù)性大大降低，因?yàn)榘l(fā)粘就說明膠體固化異常，分子間隙大，抵抗外界侵蝕能力弱，時間久了，嚴(yán)重導(dǎo)致直接脫落或剝落，現(xiàn)在施奈仕和大家分析下有哪些因素會造成聚氨酯灌封膠固化后出現(xiàn)發(fā)粘現(xiàn)象。

一、基材內(nèi)壁潮氣重

       有用戶咨詢施奈仕，反應(yīng)聚氨酯灌封膠按技術(shù)要求時間進(jìn)行完全固化后，做雙85測試一周，取出觀察發(fā)現(xiàn)，膠體與產(chǎn)品內(nèi)殼存在脫離現(xiàn)象，并且發(fā)現(xiàn)與內(nèi)殼接觸的表面均會粘手，未接觸的表面不粘手，用戶以為灌封膠固化后在高溫下會融化到液體狀態(tài)，經(jīng)過施奈仕一番分析后，用戶研發(fā)人員把基材除濕后，重新做可靠性測試，四壁無脫開現(xiàn)象，切開觀察膠體牢牢附著在內(nèi)壁上。

二、存儲方面

       聚氨酯灌封膠A和B兩個組分在存儲過程中，未注意存儲環(huán)境情況下，比如使用后密封不嚴(yán)，環(huán)境濕氣太重，在這么情況下，A組分（非固化劑組分）吸收濕氣后與B組分（固化劑組分）混合固化，與濕氣接觸的區(qū)域就會出現(xiàn)局部那固化現(xiàn)象，出現(xiàn)局部發(fā)粘，嚴(yán)重情況下會膨脹發(fā)泡，若是B組分（固化劑組分）儲存不當(dāng)，吸收濕氣，結(jié)果是B組分固化活性減弱，混合固化導(dǎo)致的現(xiàn)象是整體達(dá)不到完全固化的效果，從外至內(nèi)均是發(fā)粘狀態(tài)，聚氨酯灌封膠應(yīng)用出現(xiàn)局部發(fā)粘還是整體發(fā)粘可以從這兩組分受潮情況進(jìn)行排查分析，聚氨酯灌封膠固化效果對濕氣非常敏感，儲存要求要嚴(yán)格做好。

三、產(chǎn)品過期

       部分用戶認(rèn)為灌封膠產(chǎn)品只要兩組分不接觸，不污染就可以長期使用下去，一樣會固化，這里施奈仕要和大家說的就是灌封膠固化知識，固化細(xì)分為增稠階段，初步固化階段，有硬度階段，完全固化，而產(chǎn)品所有的應(yīng)用性能體現(xiàn)均是完全固化，并非只是成型就行，所以產(chǎn)品過期，產(chǎn)品中的助劑活性下降，隨著時間的延長，應(yīng)用活性越弱，達(dá)不到完全固化效果的固化膠體表面自然呈發(fā)粘狀態(tài)，雖然有些產(chǎn)品過期了仍可以混合固化，但使用性能肯定達(dá)不到技術(shù)要求，所以不可使用。

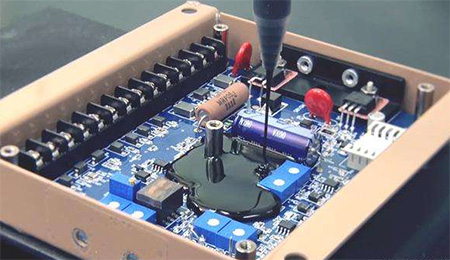

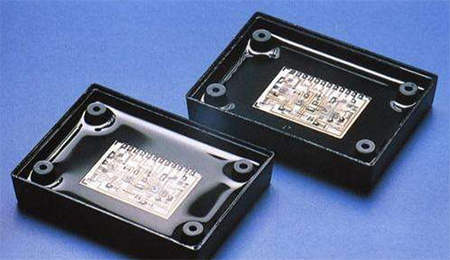

       聚氨酯灌封膠應(yīng)用特點(diǎn)為低硬度, 強(qiáng)度適中, 彈性好, 耐水, 防霉菌, 防震及優(yōu)良的電絕緣性等特點(diǎn)，但是不同行業(yè)產(chǎn)品對聚氨酯灌封膠應(yīng)用要求是不一樣的，針對不同產(chǎn)品如何選用聚氨酯灌封膠呢？聚氨酯應(yīng)用還有哪些注意事項呢？均可請咨詢施奈仕，全方位給您提供用膠方案。

【責(zé)任編輯】：Ren
版權(quán)所有：http://www.jurisp.cn 轉(zhuǎn)載請注明出處
